Dar Koridor Sistemleri / VNA
Yüksek raf dar koridor makinesi
Nominal kapasite
1–1,6 ton
1.000–1.600 kg
- Çatal kaldırma yüksekliği
- 3–18 m
- Enerji / tahrik
- Elektrikli
- Kullanım alanı
- Çok dar koridor / yüksek raf
VNA & DAR KORİDOR
Dar Koridor Sistemleri / VNA
VNA ve dar koridor sistemlerini raf yüksekliği, koridor genişliği, zemin toleransı, guidance sistemi ve gerçek depo kapasitesiyle birlikte değerlendiriyoruz.
EKİPMAN KATALOĞU
Makine tipleri ve teknik özellikler
Makine sınıflarını tonaj, çalışma yüksekliği ve kullanım alanına göre karşılaştırın. Kesin model ve konfigürasyon teklif aşamasında belirlenir.
Referans teknik aralıklar
Aralıklar farklı üretici modellerini ve konfigürasyonları kapsar; en yüksek tonaj ve yükseklik aynı modelde birlikte bulunmayabilir. Yükseklikte kalan kapasite, yük merkezi, mast ve ataşmanla doğrulanır.
DEPOLAMA YOĞUNLUĞU
Dar koridor sistemi, yalnızca dar bir forklift değildir.
VNA sistemleri depo koridorlarının daraltılması ve dikey alanın daha yoğun kullanılması amacıyla tasarlanan bütünleşik depo çözümleridir.
Ekipman seçimi kadar raf sistemi, zemin toleransı, yönlendirme altyapısı ve palet geometrisi de projenin parçasıdır.
VNA yatırımında doğru soru yalnızca “Makine kaç metreye çıkar?” değil; “Bu bina içinde kaç ek palet lokasyonu oluşturabiliriz?” sorusudur.
VNA KONFİGÜRASYONLARI
Operasyon tipine göre man-down veya man-up.
Man-down VNA
Operatör kabininin zemine yakın kaldığı, yükün yüksek raf seviyelerine taşındığı dar koridor ekipman sınıfıdır.
Palet istifleme
Yüksek raf
Dar koridor
Yoğun depolama

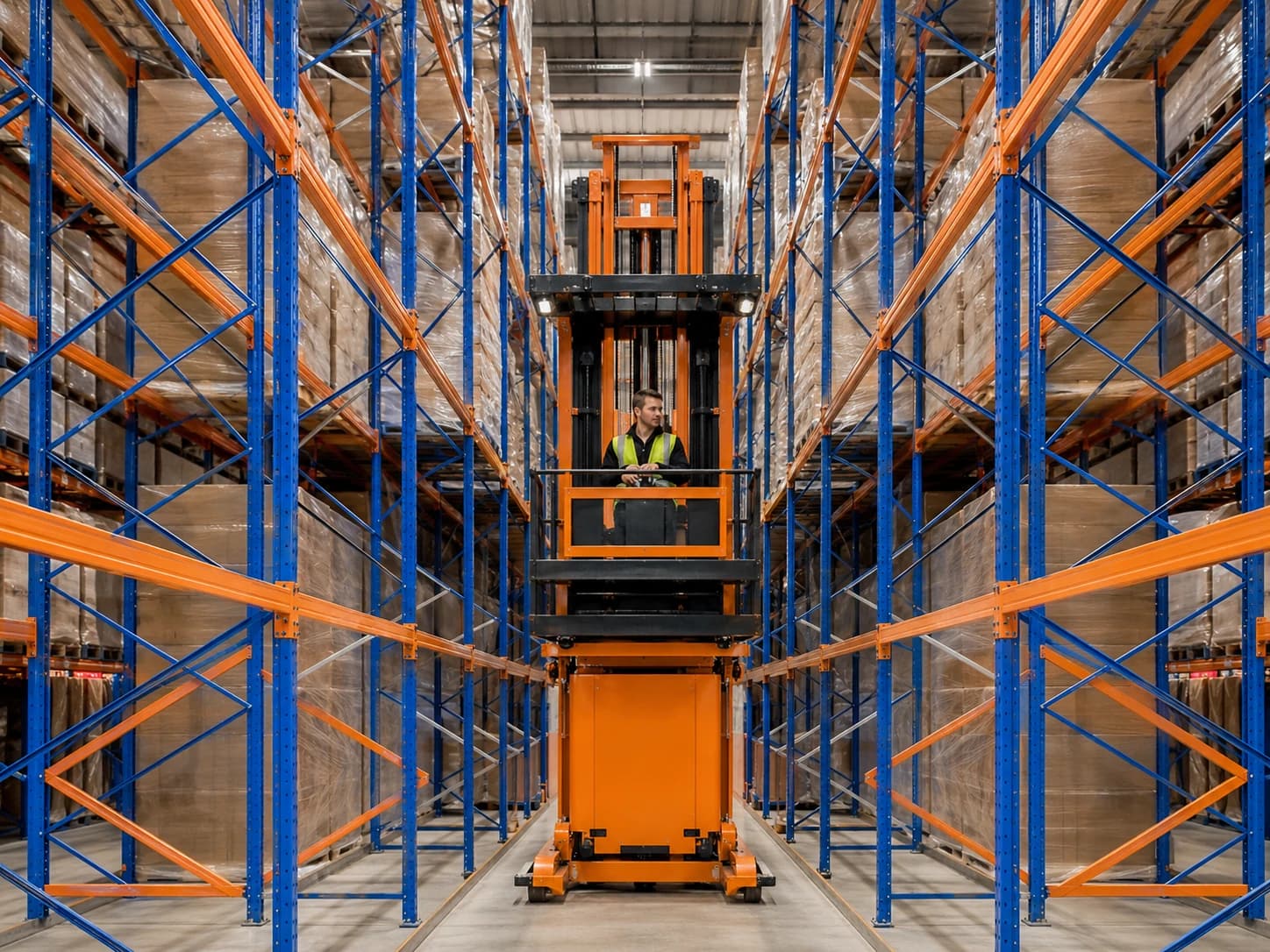

Man-up VNA
Operatör kabininin yükle birlikte yükseldiği, palet istifleme ve sipariş toplamanın aynı sistem içinde yapılabildiği çözümdür.
Sipariş toplama
Yüksek SKU
Çok seviyeli erişim
Karma operasyon
UYGULAMA ALANLARI
Dar koridor sistemi hangi depolarda anlamlı olabilir?
DEPO GEOMETRİSİ
Makine, raf ve bina aynı projede buluşmalı.
Koridor ve raf geometrisindeki küçük toleranslar yüksek raf operasyonunda büyük fark yaratabilir.
Koridor Genişliği
VNA sisteminin temel avantajı daha dar koridorla çalışabilmesidir. Ancak gerçek koridor ihtiyacı makine ve yük geometrisine göre hesaplanmalıdır.
Raf Yüksekliği
Maksimum kaldırma seviyesi arttıkça mast, artık kapasite ve zemin gereksinimleri daha kritik hale gelir.
Raf Geometrisi
Palet ölçüsü, raf derinliği, dikme yerleşimi ve toleranslar ekipmanın çalışma alanını etkiler.
Tavan & Altyapı
Sprinkler, aydınlatma, kirişler ve diğer üst yapı elemanları maksimum depolama yüksekliğiyle birlikte değerlendirilmelidir.
YÖNLENDİRME SİSTEMLERİ
Dar koridorda yönlendirme altyapısı sistemin parçasıdır.
Ray Kılavuzlama
Koridor boyunca fiziksel ray sistemi ekipmanın yönlendirilmesine yardımcı olur ve koridor geometrisinin buna göre tasarlanmasını gerektirir.
Wire Guidance
Zemine yerleştirilen kılavuz hat üzerinden ekipmanın koridor içinde yönlendirilmesine yönelik çözümdür.
Serbest Sürüş Alanı
Koridor dışındaki geçişlerde ekipmanın normal sürüş modunda çalışacağı alanlar ayrıca planlanmalıdır.
ZEMİN TOLERANSI
Yükseklik arttıkça zemindeki küçük hata büyür.
VNA projelerinde zemin uygunluğu yüksek raf performansının temel girdilerinden biridir.
Zemin düzgünlüğü
Boyuna eğim
Enine eğim
Derz konumları
Yüzey bozuklukları
Tekerlek temas alanı
Yüksek kaldırmada titreşim
Raf-makine toleransı
DEPOLAMA KAPASİTESİ
VNA yatırımının değeri makinenin fiyatından değil, oluşturduğu depo kapasitesinden okunmalıdır.
Daha Dar Koridor
Koridor alanının azaltılması aynı bina içinde daha fazla raf alanı oluşturma potansiyeli sağlayabilir.
Daha Fazla Palet Lokasyonu
Raf yoğunluğunun artması depo kapasitesini büyütebilir.
Dikey Alan Kullanımı
Yüksek raf sistemleri binanın kullanılabilir hacminden daha fazla yararlanılmasını sağlayabilir.
Alan Yatırımının Verimliliği
Yeni depo alanı kiralamadan veya büyütmeden önce mevcut hacmin daha yoğun kullanılması değerlendirilebilir.
TEKNİK SEÇİM
VNA ekipmanını depo projesinden ayrı değerlendirmeyin.
DOĞRU YATIRIM
Dar koridor sistemi her depo için doğru yatırım değildir.
Zemin toleransı uygun değilse
Yüksek kaldırma ve dar koridor kombinasyonu, zemin kalitesini kritik hale getirir.
Depo sürekli değişiyorsa
Raf ve rota yapısının sık değiştiği operasyonlarda sabit VNA altyapısı yeterince esnek olmayabilir.
Palet hareketi düşükse
Yüksek yatırım gerektiren VNA sistemi düşük yoğunluklu operasyonlarda ekonomik olmayabilir.
Sadece makine seçiliyorsa
VNA çözümü raf, zemin, guidance ve ekipman birlikte planlanmadan sağlıklı şekilde değerlendirilemez.
PROJE SÜRECİ
VNA çözümünü makineden değil, depodan başlatıyoruz.
Depoyu ölç
Raf, koridor, tavan, palet ve saha geometrisini ortaya koyarız.
Kapasite ihtiyacını belirle
İstenen yükseklikte taşınacak gerçek yük ve artık kapasite ihtiyacını hesaplarız.
Guidance & zemini planla
Ray veya wire guidance ihtiyacını ve zemin uygunluğunu değerlendiririz.
Depolama kazancını karşılaştır
Mevcut ve VNA senaryolarındaki raf yoğunluğu ve yatırım etkisini karşılaştırırız.
İLGİLİ ÇÖZÜMLER
Depolama yoğunluğunu diğer operasyon çözümleriyle birlikte değerlendirin.
Reach Truck
Daha geniş koridorlu yüksek raf operasyonları için reach truck alternatifini değerlendirin.
İncele →Sipariş Toplayıcılar
Parça ve SKU toplama operasyonları için uygun ekipman sınıfını inceleyin.
İncele →PAYYU INSPECT
Mevcut depo kapasitesi ve ekipman kullanımını saha verileriyle analiz edin.
İncele →Mevcut depo hacminizden daha fazla kapasite elde edip edemeyeceğinizi birlikte hesaplayalım.
Koridor, raf, yükseklik, zemin ve palet hareketlerini değerlendirerek VNA yatırımının operasyonunuza uygunluğunu belirleyelim.
